SP-3U/6U系列关于外部控制功能使用分享(二)

1、外部控制电压、电流设定

◆ 选择输入参考电压5V或10V

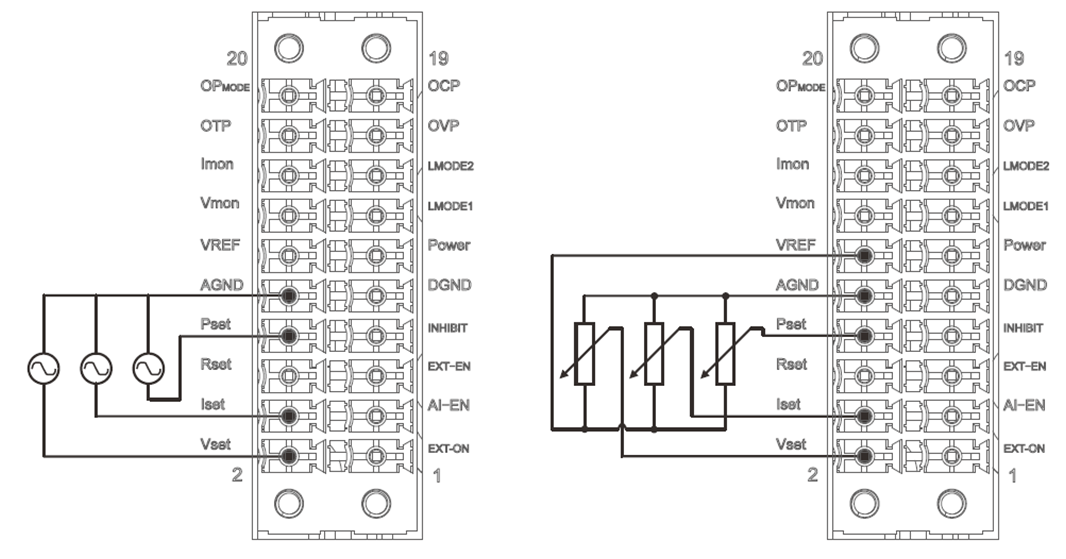

        调整外部电压输入(0~5V)或外部电阻器(0~5kΩ或0~10kΩ)远程调整电压和电流设置。

◆ 外部高或低电平控制输出

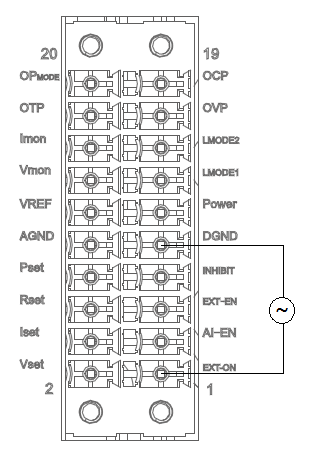

        在外部控制设置界面,若开启输出设置高电平,在Pin1 EXT-ON端子输入高电平,电源输出ON;输入低电平,电源输出OFF。反之,如开启输出设置低电平,与上述逻辑相反。


2、禁止输出功能

◆ 使用在外部控制功能


        外部控制设置界面下,禁止输出可设置高电平或低电平。

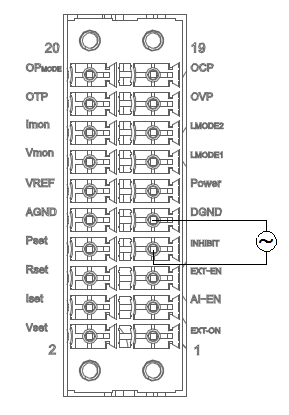

        若设置高电平,则在Pin7 INHIBIT和Pin9 DGND端子之间输入高电平,电源输出OFF。反之,若设置低电平,与上述逻辑相反。

◆ 使用在全局功能


        此功能复用Pin7号端子,外部控制设置为不启用,禁止输出设置高电平。

        在禁止输出界面勾选全局,此时在主界面(或其他功能)设置电压、电流参数输出,若在Pin7号端子输入高电平,电源输出OFF;若是低电平,电源正常输出。反之,禁止输出设置低电平,若在Pin7号端子是低电平,电源输出OFF;若是高电平,电源可正常输出。


3、A/B切换功能

        进入此界面点击启用,该功能可设置两组(A/B)电压、电流参数,按ON/OFF键输出。

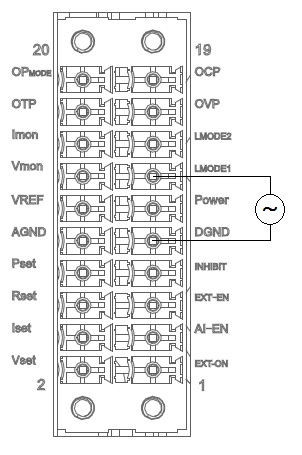

        通过外部控制板上的Pin13号端子输入高、低电平切换A组参数和B组参数输出;电压、电流设定参数会同时改变。且默认低电平为A组参数,高电平为B组参数。
