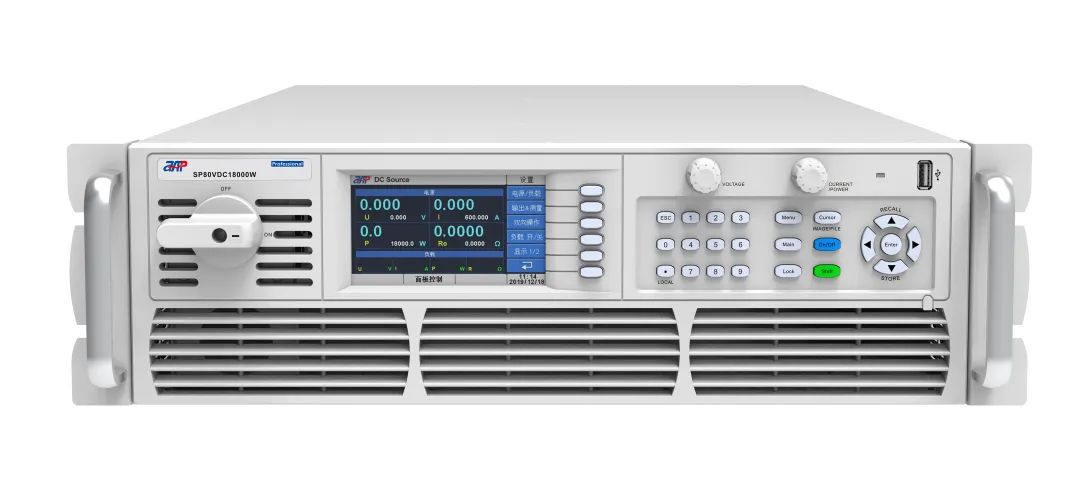

SP-3U/6U系列电源可以通过外部控制端口使用外部数字和模拟信号来设置和监测其输出状态。
外部控制功能是指通过向指定的引脚输入0V~10V或0V~5V之间的电压，来控制仪器实际的输出电压/电流值/功率值，并且将电压/电流/功率的输出限定在指定的范围内。
在任何设备与电源外部控制模拟口连接前，必须确保外部设备的输入范围不会超过模拟口最大限值。

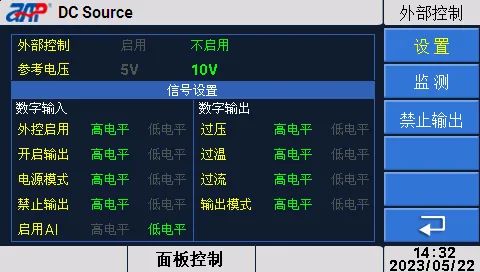

此菜单显示外部控制功能设置，可根据需求进行选择。
该系列电源的外部控制具备以下功能：
参考电压：可根据测试需求选择5V或10V
数字输入
外部启用：通过高、低电平输入，启用外部控制模式；
开启输出：通过高、低电平输入，开启或关闭电源的输出；
禁止： 通过高、低电平输入， 强制禁止输出。
数字输出
过压：过电压告警；
过温：过温保护告警；
过流：过电流保护告警。
同时，在监测界面可以读取外部控制模式的工作状态和输入模拟信号值。

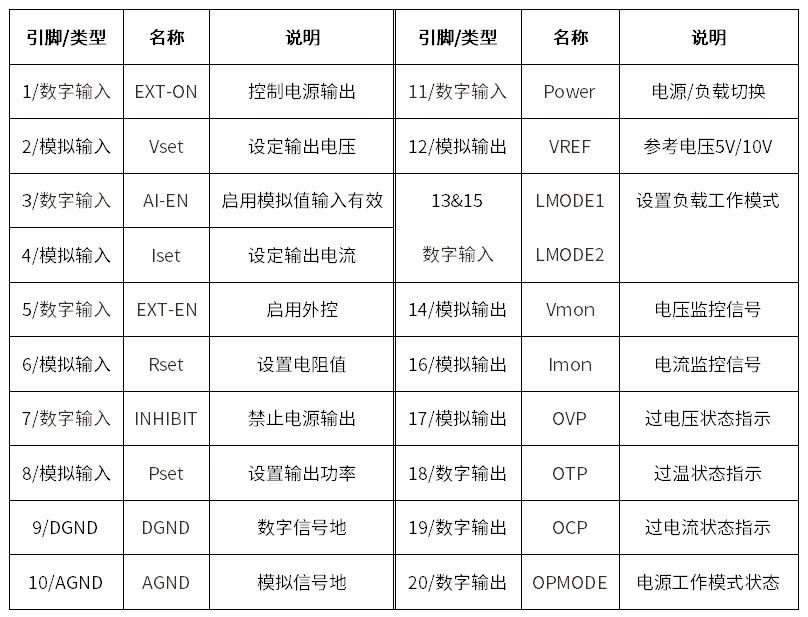

外部控制端子功能：
备注:
1、Pin13号端子复用在特殊模式的A/B功能，通过Pin13端子的高、低电平切换电源输出参数。
2、Pin7号端子复用在禁止输出功能，通过外部高电平强制关闭电源输出。
外部控制功能可以应用在一些特殊测试场景下，保护测试人员、方便长距离控制，并且能够和测试产品通过外部控制端子，用电路连接完善控制系统。
关于外部控制功能的详细操作请查看：SP-3U/6U系列关于外部控制功能使用分享(二)。
